    mos管的驅動電路介紹

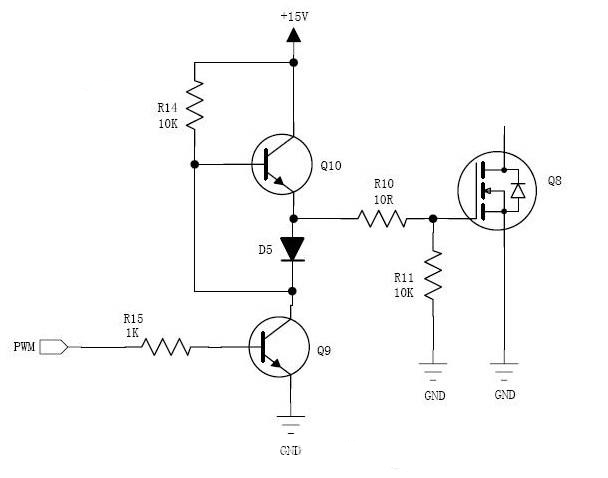

    mos管驅動電路
    注意Q10的基極和D5的陰極直接相連
    Q10和Q9是輪流導通。
    PWM信號為正的時候,Q9導通,因為D5,Q10的基極電位比發射極電位低。Q10截止,Q9的柵極的電位被鉗位在0V左右, PWM信號為0或者負的時候,Q9截止,Q10導通,15V電壓通過R10加到R1和Q8的柵極。
    我覺得這個二極管最大的作用還是讓上面的三極管形成射極跟隨,不然vbe,無壓降,mos只能靠10k電阻打開
